HDRレンダリング

High Dynamic Range (HDR) レンダリングは、より広い範囲の光と色を捉えて表示することで、コンピュータグラフィックスにおける視覚的なリアリズムを大幅に向上させます。この技術により、最も明るいハイライトと最も深いシャドウの両方で詳細が保持され、より実物に近いシーンの表現が可能になります。HDR レンダリングの顕著な利点の1つは、物理ベースのブルーム効果を生成する能力です。これにより、強い光源が周囲の領域に自然ににじみ出し、現実世界のカメラや目の挙動を模倣します。さらに、HDR レンダリングは、標準的な表示可能範囲を超える光の値を可能にするため、より正確な反射と屈折を容易にし、印象的かつ実物に近いビジュアルを実現します。

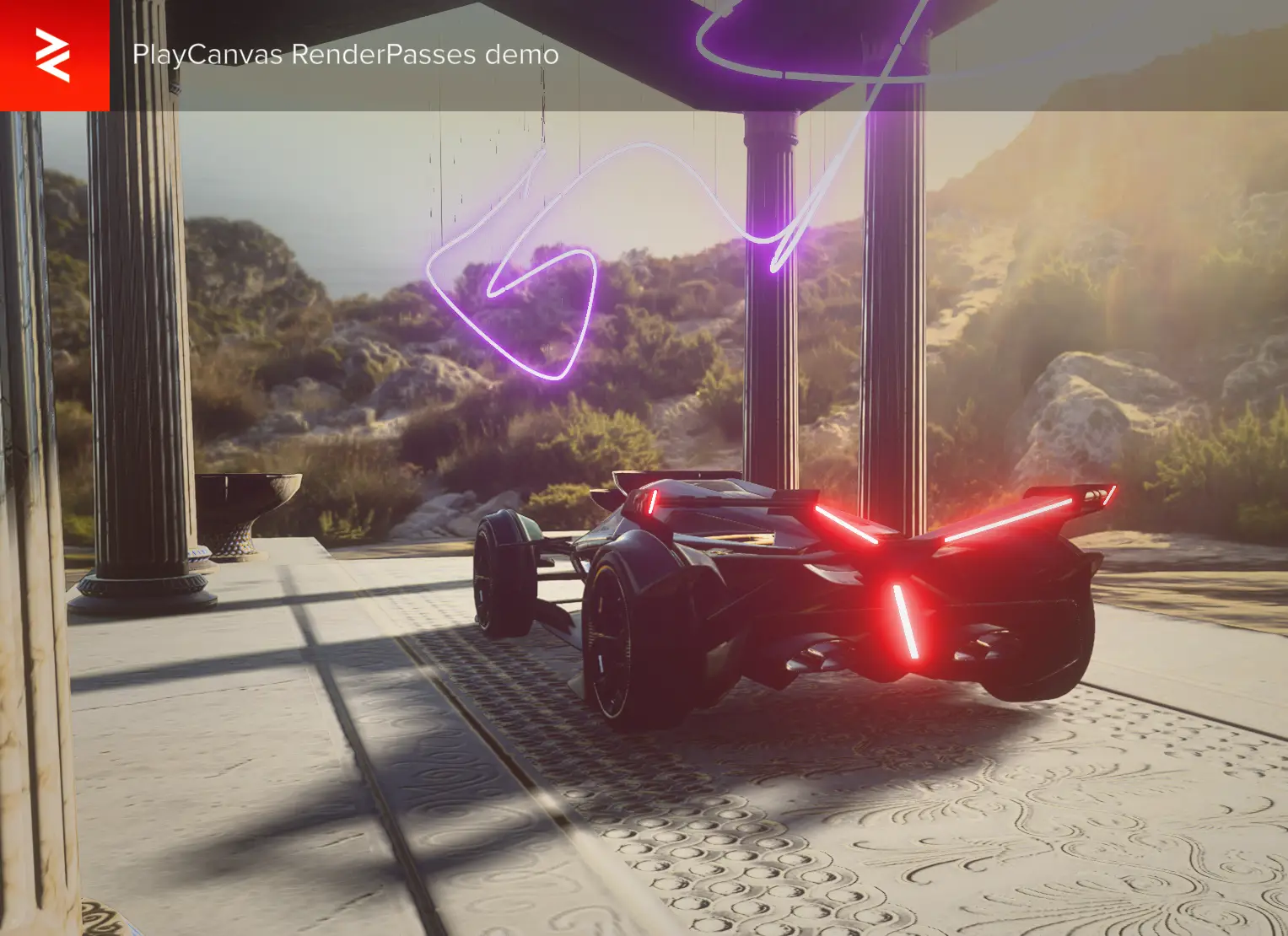

HDR

カメラ設定​

カメラは、HDR レンダリングを処理するための2つの主要な設定を提供します:

  • gammaCorrection
  • toneMapping

これらの設定は、レンダリングモードに基づいて構成できます。

LDR (Low Dynamic Range)​

  • toneMapping: LDR レンダリングの場合、目的の視覚スタイルを実現するために、任意のトーンマッピング手法を選択できます。トーンマッピングは、HDR 値を表示可能な LDR 値に圧縮します。
  • gammaCorrection: 出力が色を表すため、ガンマ空間に格納されることを示すために GAMMA_SRGB に設定します。
    • 出力ピクセル形式が sRGB の場合、ガンマ補正はハードウェアによって処理されます。
    • それ以外の場合、ガンマエンコーディングはシェーダーコードで適用されます。

HDR (High Dynamic Range)​

HDR レンダリングの場合、目標は HDR カラー情報を保持することです:

  • toneMapping: HDR カラーを維持するために TONEMAP_LINEAR に設定します。
  • gammaCorrection: GAMMA_NONE に設定して無効にします。
  • レンダーターゲットに互換性のある HDR ピクセル形式が使用されていることを確認してください。この形式は GraphicsDevice.getRenderableHdrFormat() API を使用して取得できます。

HDR ディスプレイ出力​

HDR モードでレンダリングする場合、Application を displayFormat パラメータが DISPLAYFORMAT_HDR に設定されるように構成することで、HDR ディスプレイ出力を有効にできます。

  • toneMapping: HDR 出力がサポートされている場合、TONEMAP_NONE に設定します。
  • gammaCorrection: 低輝度値が LDR レンダリングと視覚的に類似するように、GAMMA_SRGB に設定を維持します。
  • デバイスが作成された後、GraphicsDevice.isHdr() を使用して HDR ディスプレイ出力がサポートされているかを確認します。isHdr() が true を返すには、ブラウザが HDR 出力をサポートするディスプレイで実行されている必要があることに注意してください。

注: 現在、HDR ディスプレイ出力は WebGPU のみでサポートされています。他のプラットフォームでは、GraphicsDevice.isHdr() は常に false を返します。

PlayCanvas Engine - CameraFrame クラス​

PlayCanvas Engine は、High Dynamic Range (HDR) レンダリング、ブルーム、Screen Space Ambient Occlusion (SSAO) など、高度な効果を統合した CameraFrame クラスを通じて、包括的なレンダリング設定を提供します。この設定は、リアルなライティングとポストプロセス効果をシミュレートすることにより、視覚的な忠実度を向上させます。

CameraFrame の主要な機能​

  • Bloom: 光の散乱をシミュレートし、明るい領域の周囲に光の輪を作成します。
  • SSAO: 隙間や角でのアンビエントライトのオクルージョンをシミュレートすることで、奥行き認識を向上させます。
  • Depth of Field (DoF): カメラのフォーカス効果を模倣し、焦点面外のオブジェクトをぼかします。
  • Temporal Anti-Aliasing (TAA): 時間の経過とともにギザギザのエッジを滑らかにすることで、視覚的なアーティファクトを軽減します。
  • Vignette: 画像の隅を暗くすることで、中央に注意を引きます。
  • Color Grading: スタイリッシュな効果のためにカラーバランスを調整します。

カメラでの CameraFrame の設定​

const cameraFrame = new pc.CameraFrame(app, cameraEntity.camera);
cameraFrame.rendering.toneMapping = pc.TONEMAP_NEUTRAL;
cameraFrame.rendering.samples = 4;
cameraFrame.bloom.enabled = true;
cameraFrame.bloom.intensity = 0.01;
cameraFrame.update();

HDR bloomが効果的であるためには、シーンに明るい光源を含める必要があります。これは通常、高輝度の放射マテリアルを使用することで実現されます。例：

material.emissive = pc.Color.YELLOW;
material.emissiveIntensity = 50;

詳細については、CameraFrameのAPIドキュメントを参照してください。

カラー LUT​

CameraFrame は、3D カラールックアップテーブル（LUT）によるカラーグレーディングをサポートします。LUT は、Unreal Engine と同じレイアウトで 16×16×16 の 3D LUT を 2D の「水平ストリップ」テクスチャに展開した 256×16 のテクスチャである必要があります。青軸に沿って 16 個の水平スライスが並び、各スライスは赤を X 軸、緑を Y 軸にマッピングします。HALD LUT や Unity 形式の LUT はレイアウトが異なるため互換性がありません。

以下の中立な恒等 LUT を出発点にしてください — シーンに適用しても変化はありません — そして画像エディタで編集して独自のグレーディングを作成します：

中立な恒等 LUT (256x16)

積極的な調整の例 — 赤を強く押し上げ、緑と青を大きく抑制したもの：

チェリー LUT の例 (256x16)

LUT テクスチャは以下の設定で読み込む必要があります。LUT は sRGB ディスプレイ空間でオーサリングされており、エンジンはハードウェアの sRGB サンプリングに依存しているため、設定が間違っているとカラーが目に見えて崩れます：

  • srgb: true — LUT は sRGB エンコードされている
  • mipmaps: false — LOD 0 のみでサンプリングされる
  • minfilter: 'linear'、magfilter: 'linear' — LUT エントリ間のバイリニアフィルタリングによるバンディングの防止
const lutAsset = new pc.Asset(
    'colorLut',
    'texture',
    { url: 'path/to/lut.png' },
    {
        srgb: true,
        mipmaps: false,
        minfilter: 'linear'
    }
);
app.assets.add(lutAsset);
lutAsset.ready(() => {
    cameraFrame.colorLUT.texture = lutAsset.resource;
    cameraFrame.colorLUT.intensity = 1.0;
    cameraFrame.update();
});
app.assets.load(lutAsset);

上記のテクスチャ設定のいずれかが誤っている場合、エンジンはデバッグビルドで変更すべきプロパティを示す警告を発します（リリースビルドではこのチェックは削除されます）。

LUT は、シーンのスクリーンショットを撮り、Photoshop などの画像エディタで色調整を行い、それらの調整を中立な恒等 LUT にドラッグしてから PNG として書き出すことでオーサリングできます。PlayCanvas Editor では、テクスチャアセットの sRGB フラグをオン、Mipmaps をオフ、Filter を Linear に設定してください。

2 つの LUT をクロスフェードする​

2 つのグレード間でトランジション（昼 → 夜、場所 A → 場所 B など）を行うために、LUT スロットはオプションの 2 つ目のテクスチャとブレンド係数をサポートします。両方の LUT が同時にサンプリングされ、2 つのグレーディング結果がリニア空間でクロスフェードされます：

cameraFrame.colorLUT.texture  = lutDayAsset.resource;
cameraFrame.colorLUT.texture2 = lutNightAsset.resource;
cameraFrame.colorLUT.intensity  = 1; // 元の色に対する LUT 1 の強度
cameraFrame.colorLUT.intensity2 = 1; // 元の色に対する LUT 2 の強度
cameraFrame.colorLUT.blend = 0;      // 0 = LUT 1 のみ、1 = LUT 2 のみ。これをアニメーションさせてフェードします
cameraFrame.update();

2 つ目のテクスチャは、1 つ目と同じサイズおよびフィルタリングの要件を満たす必要があります。texture2 が null の場合は単一 LUT のパスが使用され、intensity2 と blend の値は無視されます。

エディターでのCameraFrame​

PlayCanvas Editorプロジェクト用のCameraScriptがこちらで利用可能です。このスクリプトはCameraFrameの機能をエディターのInspectorに直接統合し、高度なレンダリング機能を備えたカメラのセットアップと設定を容易にします。

使用方法​

  1. CameraScriptをプロジェクトに追加し、パースします。
  2. CameraComponentを持つエンティティに追加します。
  3. Inspectorを使用して、トーンマッピング、ブルーム、SSAO、その他のエフェクトなど、カメラのレンダリング設定を構成します。

この統合により、複雑なカメラエフェクトのセットアッププロセスが効率化され、PlayCanvas Editor内での全体的なワークフローが向上します。

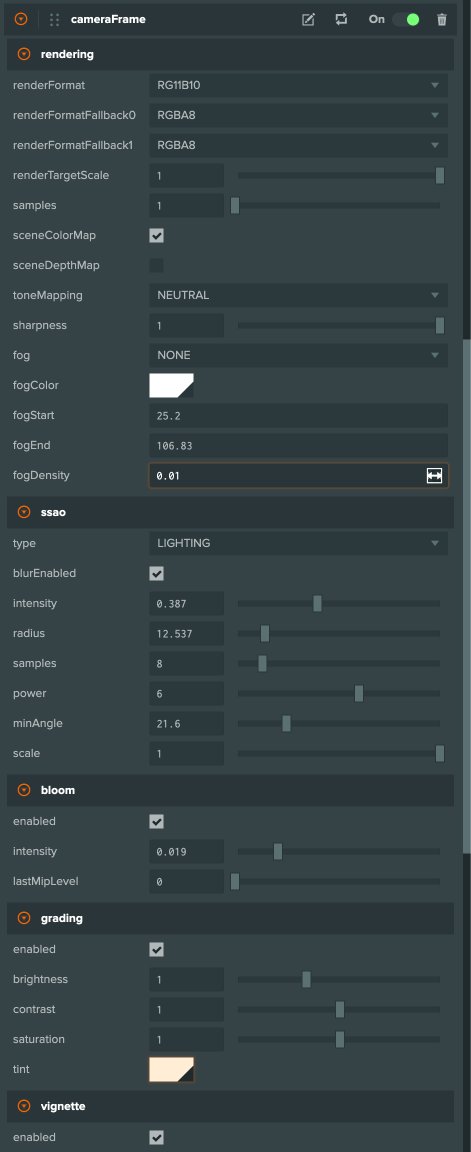

CameraFrame Script

CameraFrameのヒント​

  • HDR bloomには、少なくとも1つのレンダリング可能な浮動小数点フォーマット（例: RG11B10、RGBA16F、またはRGBA32F）が必要です。これらのフォーマットのいずれもデバイスでサポートされていない場合、HDR bloomは自動的に無効になります。
  • StandardMaterialのtoneMappingプロパティは無視されます。トーンマッピングはフルスクリーンでのポストプロセスパスとして適用されるため、メッシュごとのトーンマッピング制御はできません。
  • CameraFrameを使用する場合、2つのプロパティがトーンマッピングを制御します：
    • CameraFrame.rendering.toneMapping – CameraFrame内でレンダリングされる3Dシーンのトーンマッピングを制御します。
    • CameraComponent.toneMapping – ポストプロセスを含む3Dシーンがレンダリングされた後に適用されるトーンマッピングを制御します。これは通常、上部にレンダリングされるUI要素に影響を与えます。
  • CameraFrameを使用すると、アルファブレンドされたジオメトリの強度が異なることに気づくかもしれません。これは、ブレンドがガンマ空間でのブレンドよりも物理的に正確なリニアHDR空間で行われるためです。その結果、アルファブレンドに関連するマテリアルプロパティを調整する必要がある場合があります。
